跨器官无创评估:高级声衰减开拓代谢病检测新场景


想象一下,你往水里扔一块石头,水波会逐渐变弱、消失,这就是“衰减”。在人体里,超声波穿过不同组织时也会衰减,而声衰减成像技术就是利用这个原理来“看”身体内部情况的。它通过测量超声波在组织中的衰减程度,来判断组织的特性。


01. 高级声衰减成像技术(ATITM

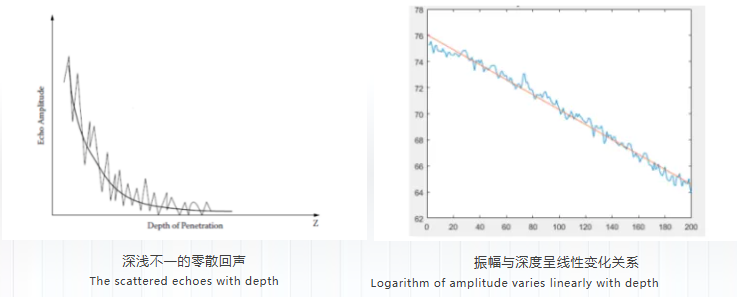

其核心是幅度损失衰减方法(ALA),该技术基于超声波在组织中传播时回波幅度随深度线性降低的原理,通过追踪幅度特征来评估组织特性。其技术优势包括:



✅ 高准确性:利用原始RF数据处理,避免信号处理误差,准确性高。

✅ 稳定性好:组织振幅特征变化明显,干扰小,稳定性强。

✅ 实时性高:可实时展示二维衰减图,直观呈现肝脏内衰减分布。

✅ 优化ROI选取:同步启动B超图像,便于选取肝脏内均匀组织,进一步   提高衰减图准确性。

✅ 良好可视化:二维衰减图展示效果好,便于医生诊断。

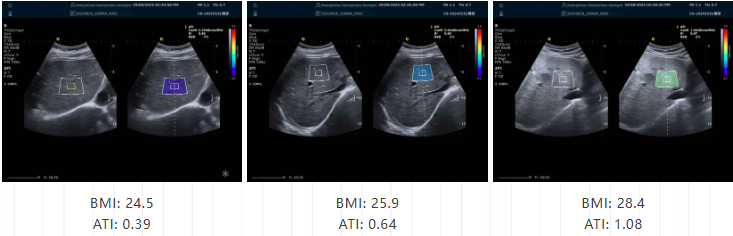

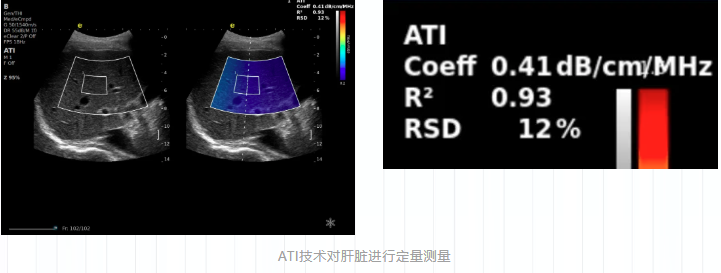

如下图ePascal东风系列采用 ATITM 技术测量肝脏声衰减程度的图像,二维彩色衰减图中蓝色区域代表衰减系数低,属正常情况。图像右上角有相对应测量数据。



·Coeff:平均衰减系数(标准单位dB/cm/MHz)

·R2:质控参数(0-1),≥0.9可信

·RSD:相对标准偏差(%),<10%均匀性高,≥10%均匀性低。



脂肪肝程度定量监测

中国成年人:体重过低:BMI<18.5,正常范围:18.5≤BMI≤23.9,超重:24≤BMI≤27.9,肥胖:BMI>28


02. 多器官应用

糖尿病


糖尿病是一种慢性代谢病,以高血糖为主要特征。1型(胰岛素缺乏);2型(更常见,与胰岛素抵抗和分泌不足相关)。

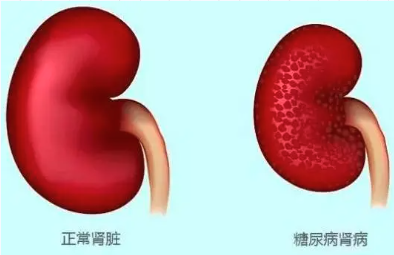

糖尿病肾病是糖尿病的微血管并发症,长期高血糖导致肾脏病变,表现为:

1、早期:微量白蛋白尿

2、进展期:大量蛋白尿、肾功能减退

3、病理:肾小球硬化、肾小管间质纤维化


高级声衰减(ATITM)通过检测肾脏超声衰减程度,反映组织结构改变。肾小球硬化及肾小管纤维化可导致超声波衰减特性改变,有助于糖尿病肾病的早期发现。该技术还能评估肾纤维化程度,为疾病分期和预后提供参考。

甲状腺

甲状腺是重要的内分泌腺,它分泌的甲状腺激素(如甲状腺素T4和三碘甲状腺原氨酸T3),对调控代谢与生长发育。常见疾病包括:甲亢(激素过量)、甲减(激素不足)甲状腺炎、甲状腺结节。


甲状腺组织中不同成分(如脂肪、腺体等)对超声波的衰减程度不同。脂肪衰减较小,腺体衰减较大。当甲状腺组织出现病变,如结节或甲状腺癌时,肿瘤组织的声衰减特性会与正常组织有明显差异。高级声衰减(ATITM)可以帮助医生更准确地鉴别甲状腺结节的性质。例如,它可以区分良性的甲状腺结节和恶性的甲状腺癌,为临床诊断提供重要参考。

肾脏

肾脏代谢性疾病指因代谢异常引发肾脏结构和功能改变的疾病,常见有糖尿病肾病、高尿酸血症肾病和原发性高草酸尿症等。


肾脏组织的结构和成分会影响超声波的衰减。在肾脏病变时,如肾小球肾炎、肾纤维化等,肾脏组织的结构会发生改变,导致超声波衰减特性发生变化。


高级声衰减(ATITM)可用于评估肾脏病变的严重程度。例如,在肾纤维化过程中,随着纤维组织的增加,超声波衰减会逐渐增大。通过ATITM技术测量衰减系数,医生可以更准确地判断肾纤维化的程度。

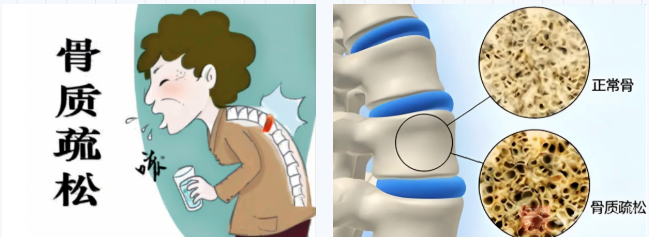

肌肉骨骼系统

肌肉骨骼系统代谢性疾病是一类因代谢异常影响肌肉、骨骼结构与功能的病症,常见的有骨质疏松,骨软化,通风等疾病。


骨骼和肌肉组织对超声波的衰减特性也不同。骨骼对超声波的衰减较大,而肌肉组织的衰减相对较小。当肌肉出现病变,如肌肉萎缩或肌肉纤维化时,超声波在肌肉中的衰减特性会发生变化。

高级声衰减(ATITM)可用于评估肌肉病变的范围和严重程度。例如,在肌肉萎缩症患者中,通过ATITM技术可以观察到肌肉组织中脂肪和纤维组织的增加,从而帮助医生更好地了解病情。


03. ATITM技术的临床应用优势

✅ 无创性:不需要进行穿刺或注射造影剂等有创操作,对患者身体没有损伤。

✅ 定量诊断:它能够提供客观的定量数据,如声衰减系数,避免了传统超声成像中因操作者主观判断导致的误差。

✅ 价格低廉:相比CT、MRI等影像学检查,ATITM技术的设备成本和检查费用都较低,更适合大规模筛查和随访。


04. 小结

多器官应用:可精准评估肝、甲状腺、肾等多器官病变。

早期预警:通过组织衰减特性变化发现潜在病变。

动态监测:为疾病进展提供客观影像依据作为无创诊断新工具,ATITM技术正逐步应用于临床,未来有望成为健康筛查的重要一环,为疾病预防和管理提供新方案。

多模态诊断:基于逸超医疗OmniSound®平面波超快速平台的独家技术创新,这项技术已展现出推动精准医疗的潜力。联合实时E成像(RTSWE®)、平面波超微细血流(iPlane Vascular)、造影+等多模态技术,为疾病提供更全面的无创评估方案。
